固地宝® 强固底漆（KETCH-DML-1103）是菲凡士研发的经济型双组份无溶剂环氧或者聚氨酯体系强固底涂与中间找平层，低粘度、强渗透、附着力优异、无溶剂、易施工，可作为混凝土、水泥找平层及环氧砂浆的底涂，也可作环氧、聚氨酯、聚脲等地坪系统的中涂与撒播层,先固地再刷漆
固地宝® 强固底漆（KETCH-DML-1103）是菲凡士研发的经济型双组份、低粘度、无溶剂环氧/氨酯环氧体系强固底涂与中间找平层。可作地面系统的底涂、中间找平层及撒播层使用，凭借优异的渗透与粘接性能，为环氧、聚氨酯、聚脲等地坪面层提供坚实可靠的附着基底。先固地再刷漆
产品测试 / 证书符合 GB/T 22374-2018《地坪涂装材料》要求；粘接强度依据 JC/T 907，密度依据 GB 6750，力学强度依据 GB/T 17671、GB/T 2411 等国家标准测试。
| 组分 | 表观 / 颜色 | 包装 |
|---|---|---|
| 树脂 A 组分 | 褐色透明液体 | 公斤 / 桶 |
| 固化剂 B 组分 | 透明液体 | 公斤 / 桶 |
储存：在 +5°C ~ +30°C 干燥、密封条件下，产品质量保证期为生产期后两年。
| 项目 | 指标 | 标准 |
|---|---|---|
| 化学成份 | 无溶剂环氧树脂（双组份） | — |
| 密度 A 组分 | 1.60 kg/L | — |
| 密度 B 组分 | 1.00 kg/L | — |
| 混合后密度 | ~1.4 kg/L | GB 6750 |
| 固体含量 | ~100%（体积 / 重量） | — |
| 抗压强度 | ~60 N/mm²（28 天 / +23°C） | GB/T 17671 |
| 抗折强度 | ~30 N/mm²（28 天 / +23°C） | GB/T 17671 |
| 粘接强度 | >1.5 N/mm²（混凝土破坏） | JC/T 907 |
| 肖氏硬度 | 76（7 天 / +23°C） | GB/T 2411 |
| 耐热性 | 长期 +50°C；短期(≤7天) +80°C；短期(≤12h) +100°C | — |
| 基层类型 | 体系构成 |
|---|---|
| 低 / 中多孔混凝土 | 1 × 固地宝® 强固底漆（KETCH-DML-1103） |
| 多孔混凝土 | 1 × 固地宝® 强固底漆 |
| 精细砂浆找平层（粗糙度 < 1mm） | 底涂 1 × 固地宝® 强固底漆；找平 1 × 强固底漆 + 石英砂 (0.1–0.3mm) |
| 中等砂浆找平层（粗糙度 ≤2mm） | 底涂 1 × 强固底漆；找平 1 × 强固底漆 + 石英砂 (0.1–0.3mm) |
| 中间自流平层（1.5–3.0mm） | 底涂 1 × 强固底漆；面层 1 × 强固底漆 + 石英砂 |
| 砂浆批刮 / 修补层（15–20mm） | 底涂 + 粘接层 1 × 强固底漆；批刮层 1 × 强固底漆 + 适量砂混合 |
| 用途 | 参考用量 |
|---|---|
| 底涂 | 0.35 – 0.55 kg/m² |
| 细砂找平层（<1mm） | 1.7 kg/m²/mm（混合物） |
| 找平层砂浆（2mm） | 1.8 kg/m²/mm（混合物） |
| 中间自流平层（1.5–3.0mm） | ~4.0 kg/m² |
| 粘接层 | 0.3 – 0.5 kg/m² |
| 砂浆批刮 / 修补层 | 2.2 kg/m²/mm |
以上为理论数据，不含因表面多孔、表面轮廓、水平偏差等造成的额外用量。
基层混凝土抗压强度 ≥25 N/mm²、抗拉强度 ≥1.5 N/mm²；表面应平整、清洁、密实、干燥、无松动颗粒。须用喷砂或打磨等机械方式彻底清除水泥浮浆与油污，直至露出开放、坚实、粗糙度良好的基层；空洞 / 气孔用菲凡士专用系统修补。施工前清除所有灰尘与浮浆。

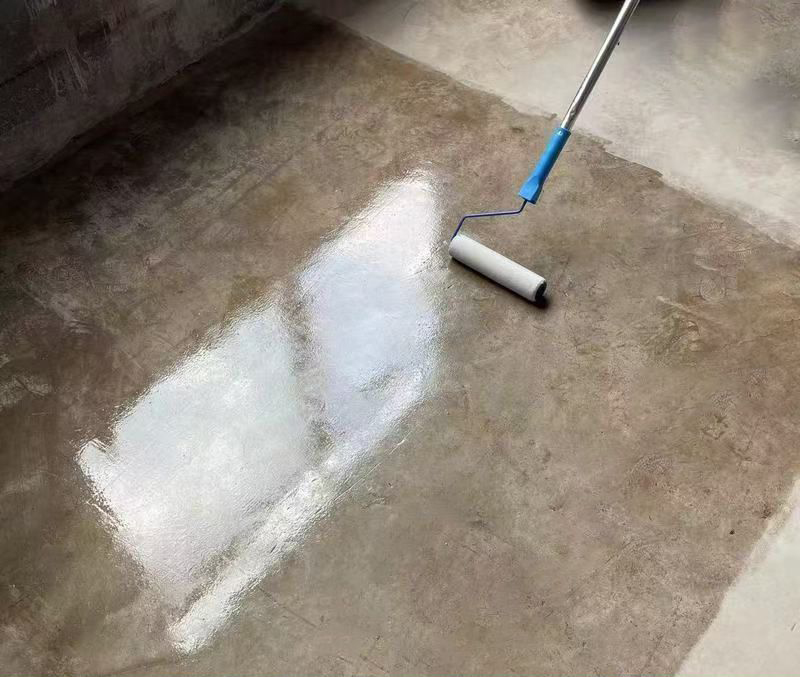

混合比例 树脂 A : 固化剂 B = 见产品说明书。先充分搅动 A 组分，再加入 B 组分连续搅拌 3 分钟至均匀；加入石英砂及触变剂后再搅拌 2 分钟。使用 300–400 rpm 电动搅拌器。底涂用刷子 / 滚筒连续涂覆，必要时两遍；中涂用锯齿刮板涂覆后消泡滚筒横竖滚压；撒播在 15–20 分钟内完成。
| 基面温度 | 现场活性时间 | 无溶剂面层最短 / 最长 | 有溶剂面层最短 / 最长 |
|---|---|---|---|
| +10°C | ~50 分钟 | 24h / 4天 | 36h / 6天 |
| +20°C | ~25 分钟 | 12h / 2天 | 24h / 4天 |
| +30°C | ~15 分钟 | 8h / 1天 | 16h / 2天 |
| 基面温度 | 可步行 | 轻度荷载 | 完全使用 |
|---|---|---|---|
| +10°C | ~24 小时 | ~6 天 | ~10 天 |
| +20°C | ~12 小时 | ~4 天 | ~7 天 |
| +30°C | ~8 小时 | ~2 天 | ~5 天 |
静态缝用 KETCH 树脂填充；动态缝（>0.4mm）评估后施工弹性材料或设移动缝。室外施工宜在温度下降时进行，避免升温产生针眼。请于施工前仔细阅读《使用说明书》，并参照最新材料安全手册（MSDS）进行化学品的操作、储存与处置。
深层渗透与游离钙反应生成硬化结晶体，一次施工长期免维护，显著提升莫氏硬度与耐磨值。
KETCH 200 金刚砂耐磨地坪（Ketchfloor-05）采用金属 / 非金属矿物骨料与波特兰水泥级配而成，开袋即用、与新浇混凝土同步施工同步硬化。耐磨度比高达 300–350（约普通水泥地面的 3 倍），28 天抗压强度 80–90MPa，防尘防油、工期短，并可按需求定制防静电与不发火功能，是仓库、厂房、车库、码头等重载地面的经济之选。
KETCH-600地金刚双组分 100% 固含脂肪族聚脲地坪漆：-5℃ 可施工、24 小时满负荷投用、耐磨 6-9 倍于环氧、长期光照不黄变。适配电池、半导体、食品 GMP、仓储物流等工业场景。是地面的金刚罩铁布衫。
告诉我们场地面积、行业与现有地面状况，工程师会在 24 小时内回复系统选型建议与预算区间。
